GB/T4209-2008硅酸钠规定

GB/T4209-2008硅酸钠规定：

GB/T 4209与日本标准JIS K 1408之差异；

硅酸钠密度的测定：使用玻璃密度计
    将待测试样注入清洁、干燥的量筒内，不得有气泡，将量筒置于20℃±0.5℃的恒温水浴中，待温度恒定后，将清洁、干燥的密度计缓缓地放入试样中央，使密度计自然下沉。密度计应浮在试样中，不得与筒璧和筒底接触。密度计的上端露在液面外的部分所沾液不得超过2~3分度值，待密度计在试样中稳定后，读出密度计湾月面下缘的刻度，即为20℃的密度。测定结果不大于0.001 g/ML。
改进方法：
硅酸钠测试仪台湾玛芝哈克Matsuhaku JT-120WG。

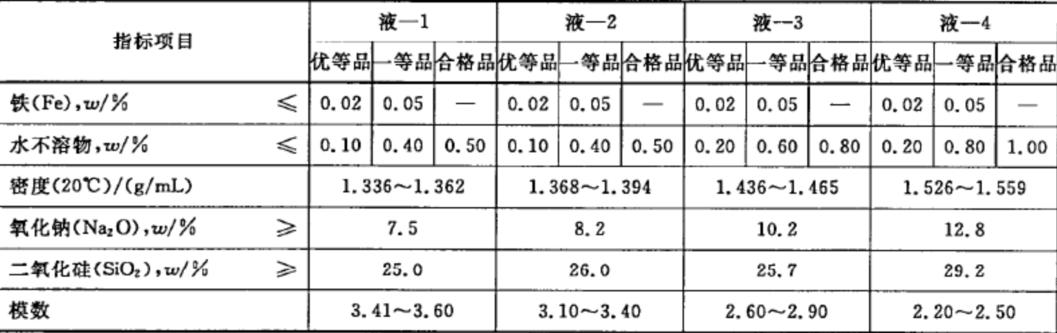

工业液体硅酸钠的要求：

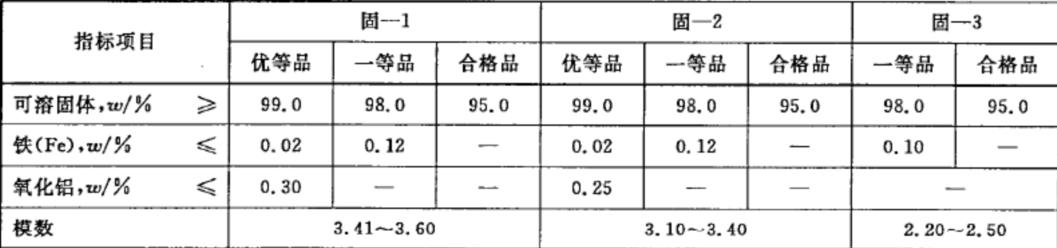

工业固体硅酸钠的要求：

由S.G直接转换模数的数据限制：
根据GB/T4209-2008规范，水玻璃应用范围：
模数M在2.20~3.60。S.G在1.336~1.559。Bé＝36.5~52。
    Y=-6.0344X+11.58      设定值： E1＝11.58       E2＝－6.0344

Q：钠水玻璃的模数M =1.0315×（SiO2% / Na2O%)中 1.0315是？
　　因为
　　Na20的克分子数= Na20含量/Na20相对分子量＝Na20含量/62
  Si02的克分子数= Si02含量/Si02相对分子量＝Si02含量/60
　　而M＝Si02克分子数/Na20克分子数
       Si02含量 / 60   62 × Si02含量             Si02含量％
　　M＝--------------＝----------------＝1.0315 × -----------
　　　　Na20含量 / 62  60 × Na20含量             Na20含量％

Q：水玻璃模数M的大小仅表示钠水玻璃中SiO2和Na2O的物质的量比。
　　　M =  nSiO2 / mNa2O
　　　　= 1.032 × ( WSiO2 / WNa2O)
　　式中
　　WSio2、WNa20：分别为硅酸钠中SiO2和Na2O的质量百分数（%）。


参考：水玻璃模数新方法改进原理： 山东科技大学   除冬梅
    鉴于以上模数滴定实验中存在的问题及盐酸滴定水玻璃模数的原理，笔者提出在传统方法第二步滴定Si02含量时，平移实验条件，以溴百里酚蓝代替甲基红为指示剂，使Si02含量的滴定更加准确可行。溴百里酚蓝用作pH指示剂，变色范围6．0～7．6，酸色为黄色，碱色为蓝色pJ，较甲基红变色大大明显，滴定终点清晰叮变。原理如下：
(1) 以甲基红为指示剂，用盐酸中和水玻璃溶液使之生成硅酸完全，溶液刚好变为微红色，记录所加盐酸体积V1。
(2)取同样量的水玻璃溶液加入(1)所用V1体积的盐酸，平移实验条件；再加入溴百里酚蓝指示剂和过鼍的NaF，使之生成Na2SiF6沉淀，此时溶液为蓝色，滴定盐酸至溶液呈黄色，
pH=6．0，消耗盐酸体积V2。同时做空白实验，滴定同样质量的NaF所消耗的盐酸体积为V3。
(3)模数即为：n=(V2-V3)／2Vl                        (4)
    若还有Na20质量分数及Si02质量分数的需求，可标定盐酸浓度为c，称更加样品水玻璃的质量为m，按F式(5)、(6)计算，即可得出Na20的质量分数及Si02的质量分数：

其中ωNa20，ωsi02以％计，
V1以mL计，c 以mol／L计；
MNa20-氧化钠摩尔质量的数值，61．98 g／mol ，
Msi02-二氧化硅摩尔质量的数值，60．1 g／mol。
以上即溴百里酚蓝指示剂平移法滴定水玻璃模数及组成的基本原理。
